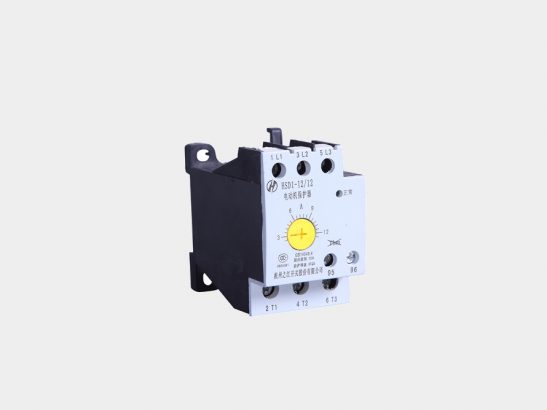

HSD1系列電子式電動機保護器（以下簡稱保護器）適用于交流50Hz，額定電壓至400V，額定電流0.5A～300A的單臺交流異步電動機的電路中，并能與HSC1系列交流接觸器組合配套（其中HSC1-9～25可插接），也可以與其它型號的交流接觸器組合，保護在運行中發生在電動機電路中的過載、斷相、 三相不平衡等故障。
| 技術參數 | 技術指標 | ||
| 電機額定工作電壓 | AC400V,50Hz | ||
| 電動機額定工作電流及安裝方式 | 12/12、12/4、12/2 | 插接式、分立式:
35mm導軌或螺釘分立安裝 |
|
| 25A(6.25A-25A) | |||
| 80(20A-80A) | 穿心式
35mm導軌或螺釘分立安裝 |
||
| 140A(35A-140A) | |||
| 300A(75A-300A) | 穿心式
螺釘分立安裝 |
||
| 輸出觸點類型及額定負載容量 | 一組常閉輸出；AC230V 2A，DC30V 2A | ||
| 脫扣級別 | 12、25、80、140殼架 | 10A | |
| 300殼架 | 10 | ||
| 環境 | 工作溫度 | -5℃～50℃ | |
| 貯存溫度 | -20℃～75℃ | ||
| 相對濕度 | 5%～90% 不結露 | ||
| 海拔 | ≤2000m | ||
| 使用類別 | A | ||
| 污染等級 | 3級 | ||
| 防護等級 | IP20 | ||
