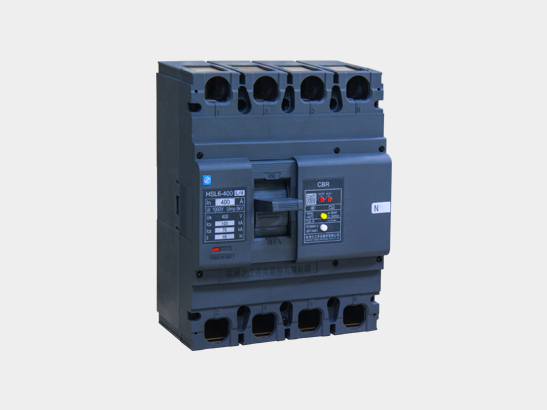

該系列斷路器有100A、250A、400A、630A共四個殼架，電流規格10A~630A。
- 全系列斷路器可水平安裝（橫裝）、垂直安裝（豎裝）、平躺安裝；
- 全系列斷路器均具有隔離功能
- 斷路器可滿足海拔高度2000米及以下場合的使用要求
- 斷路器按用途分配電型和電機保護型
- 斷路器按剩余電流保護型分AC型和A型
- 正常使用條件
周?chē)橘|(zhì)溫度不高于＋40℃和不低于－5℃，且24h的平均值不超過＋35℃。
海拔2000m及以下。
安裝地點的空氣相對濕度在最高溫度為＋40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90％。對于溫度變化偶爾產生的凝露應采取特殊措施。
污染等級為3級。
斷路器主電路及欠電壓脫扣器安裝類別為Ⅲ，其余輔助電路、控制電路安裝類別為Ⅱ。
斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方。
斷路器應安裝在沒有雨雪侵襲的地方。
斷路器適用于電磁環境A。
| 型號 | HSL6-100 | HSL6-250 | HSL6-400 | HSL6-630 | ||||||
| 額定電流 A | 10、16、20、25、32、40、50、63、80、100 | 100、125、140、160、180、200、225、250 | 225、250、315、350、400 | 400、500、630 | ||||||
| 分?jǐn)嗟燃?jí) | H | L | H | L | H | L | H | L | ||
| 極數 | 3/4 | |||||||||
| 額定絕緣電壓 V | 1000 | |||||||||
| 額定沖擊耐受電壓 V | 8000 | |||||||||
| 額定工作電壓 V | AC400 | |||||||||
| 極限短路分?jǐn)嗄芰A | AC400V | 50 | 85 | 50 | 85 | 70 | 100 | 70 | 100 | |
| 運行短路分?jǐn)嗄芰A | AC400V | 50 | 50 | 50 | 50 | 70 | 70 | 70 | 70 | |
| 剩余電流保護
I△n(A) |
AC型 | 非延時 | 0.03-0.1-0.3-0.5 | / | ||||||
| 非延時、
延時可調 |
0.1-0.3-0.5-1 | 0.1-0.3-0.5-1 | ||||||||
| 0.3-1-3-10 | 1-3-10-30 | |||||||||
| A型 | 非延時 | 0.03-0.1-0.3-0.5 | / | |||||||
| 非延時、
延時可調 |
0.1-0.3-0.5-1 | 0.1-0.3-0.5-1 | ||||||||
| 操作性能（壽命） 次 | 有載 | 8000 | 8000 | 7500 | 7500 | |||||
| 無載 | 20000 | 20000 | 20000 | 15000 | ||||||
| 外形尺寸（寬×高×深） | 三極 | 92×150×93 | 107×165×90 | 150×258×107 | 210×280×115.5 | |||||
| 四極 | 122×150×93 | 142×165×90 | 198×258×107 | 280×280×115.5 | ||||||
