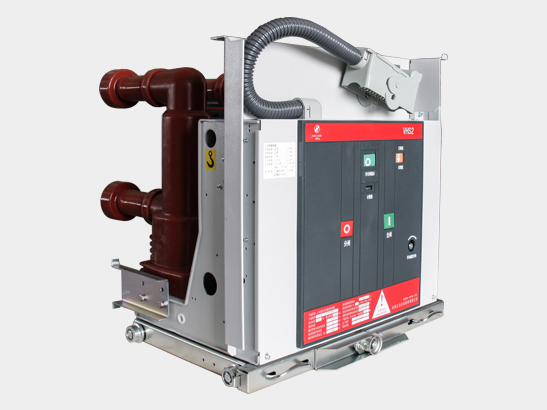

VHS2-12戶內高壓真空斷路器是我公司自主研發的固封極柱式真空斷路器，產品結構緊湊，安裝維護方便。固封極柱式真空滅弧室，使之免受外界污穢環境的影響，大大提高了斷路器介電性能。是用于12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。既可以作為固定安裝的單元，也可以與底盤車裝配組成手車單元使用，斷路器提供完善可靠的防誤操作功能，根據客戶需求可增加柜門聯鎖、斷路器互鎖等特殊功能。
| 序號 | 項?????? 目 | 單位 | 數?????? 值 | |||||
| 1 | 額定電壓 | kV | 12 | |||||
| 2 | 額定頻率 | Hz | 50 | |||||
| 3 | 額定工頻耐受電壓（對地/斷口）（1min） | kV | 42/48 | |||||
| 4 | 額定雷電沖擊耐受電壓（對地/斷口）（峰值） | kV | 75/85 | |||||
|
5 |
額定電流 |
A |
630
1250
|
630
1250
|
630
1250 1600 2000 2500 3150 |
1250
1600 2000 2500 3150 4000* |
||
| 6 | 額定短路開斷電流 | kA | 20 | 25 | 31.5 | 40 | ||
| 7 | 額定短時耐受電流（4s） | kA | 20 | 25 | 31.5 | 40 | ||
| 8 | 額定短路關合短路 | kA | 50 | 63 | 80 | 100 | ||
| 9 | 額定峰值耐受電流 | kA | 50 | 63 | 80 | 100 | ||
| 10 | 額定短路電流持續時間 | s | 4 | |||||
| 11 | 額定短路短路開斷次數 | 次 | 50 | |||||
| 12 | 額定操作順序 | O-0.3s-CO-180s-CO | O-180s-CO-180s-CO | |||||
| 13 | 機械壽命 | 次 | 30000 | |||||
| 14 | 輔助回路工頻耐受電壓（1min） | V | 2000 | |||||
| 15 | 觸頭開距 | mm | 9±1 | |||||
| 16 | 觸頭壓力彈簧行程（超行程） | mm | 4±1 | |||||
| 17 | 三相合、分閘不同期性 | ms | ≤2 | |||||
| 18 | 合閘彈跳時間 | ms | ≤2 | |||||
| 19 | 平均分閘速度（觸頭分開-6mm） | m/s | 0.9-1.3 | |||||
| 20 | 平均合閘速度（6mm-觸頭閉合） | m/s | 0.4-0.8 | |||||
| 21 | 合閘時間(額定電壓) | ms | 35-75 | |||||
| 22 | 分閘時間(額定電壓) | ms | 20-50 | |||||
| 23 | 額定分、合閘操作電壓 | V | AC110/220，DC110/220 | |||||
| 24 | 儲能時間 | S | ≤15 | |||||
| 25 | 動靜觸頭允許磨損累計厚度 | mm | 3 | |||||
| 26 | 觸頭分閘反彈幅值 | mm | ≤3 | |||||
|
27 |
主導電回路電阻 |
μΩ |
630A
1250A 1600-2000A 2500-以上 |
≤55
≤45 ≤35 ≤25 |
||||
