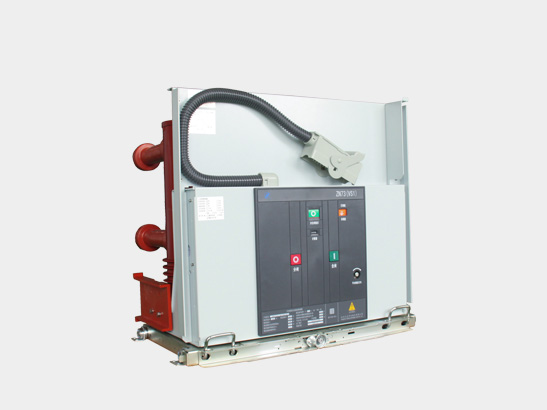

ZN73（VS1）-24系列戶內高壓交流真空斷路器是我公司自主研發(fā)的經濟型真空斷路器，ZN73真空斷路器技術成熟，應用廣泛，在實際使用過程中，深受用戶好評。是用于24kV電力系統(tǒng)的戶內開關設備，作為電網設備、工礦企業(yè)動力設備的保護和控制單元。既可以作為固定安裝的單元，也可以與底盤車裝配組成手車單元使用，斷路器提供完善可靠的防誤操作功能，根據客戶需求可增加柜門聯鎖、斷路器互鎖等特殊功能。
| 序號 | 項?????? 目 | 單位 | 數?????? 值 | |||
| 1 | 額定電壓 | kV | 24 | |||
| 2 | 額定頻率 | Hz | 50 | |||
| 3 | 額定工頻耐受電壓（對地/斷口）（1min） | kV | 65/79 | |||
| 4 | 額定雷電沖擊耐受電壓（對地/斷口）（峰值） | kV | 125/145 | |||
|
5 |
額定電流 |
A |
630
1250 1600 2000 2500
|
630
1250 1600 2000 2500 3150
|
||
| 6 | 額定短路開斷電流 | kA | 25 | 31.5 | ||
| 7 | 額定短時耐受電流（4s） | kA | 25 | 31.5 | ||
| 8 | 額定短路關合短路 | kA | 63 | 80 | ||
| 9 | 額定峰值耐受電流 | kA | 63 | 80 | ||
| 10 | 額定操作順序 | O-0.3s-CO-180s-CO | O-180s-CO-180s-CO | |||
| 11 | 機械壽命 | 次 | 10000 | |||
| 12 | 輔助回路工頻耐受電壓（1min） | V | 2000 | |||
| 13 | 觸頭開距 | mm | 15±1 | |||
| 14 | 觸頭壓力彈簧行程（超行程） | mm | 3.5±0.5 | |||
| 15 | 三相合、分閘不同期性 | ms | ≤2 | |||
| 16 | 合閘彈跳時間 | ms | ≤3 | |||
| 17 | 平均分閘速度（觸頭分開-6mm） | m/s | 1.1-1.6 | |||
| 18 | 平均合閘速度（6mm-觸頭閉合） | m/s | 0.6-1.1 | |||
| 19 | 合閘時間(額定電壓) | ms | 35-75 | |||
| 20 | 分閘時間(額定電壓) | ms | 20-50 | |||
| 21 | 額定分、合閘操作電壓 | V | AC110/220，DC110/220 | |||
|
22 |
主導電回路電阻 |
μΩ |
630A
1250A 1600-2000A 2500-以上 |
≤55
≤45 ≤35 ≤25 |
||
